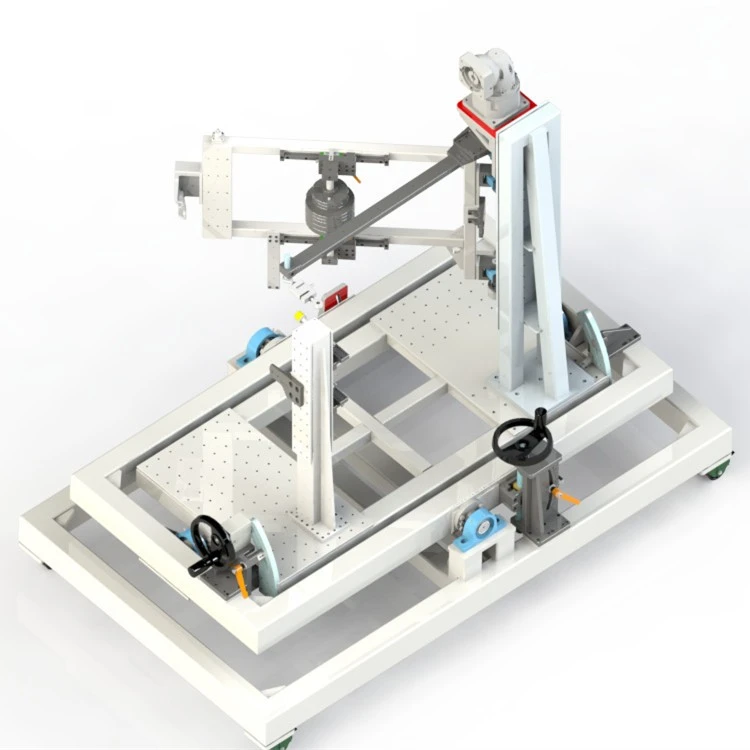

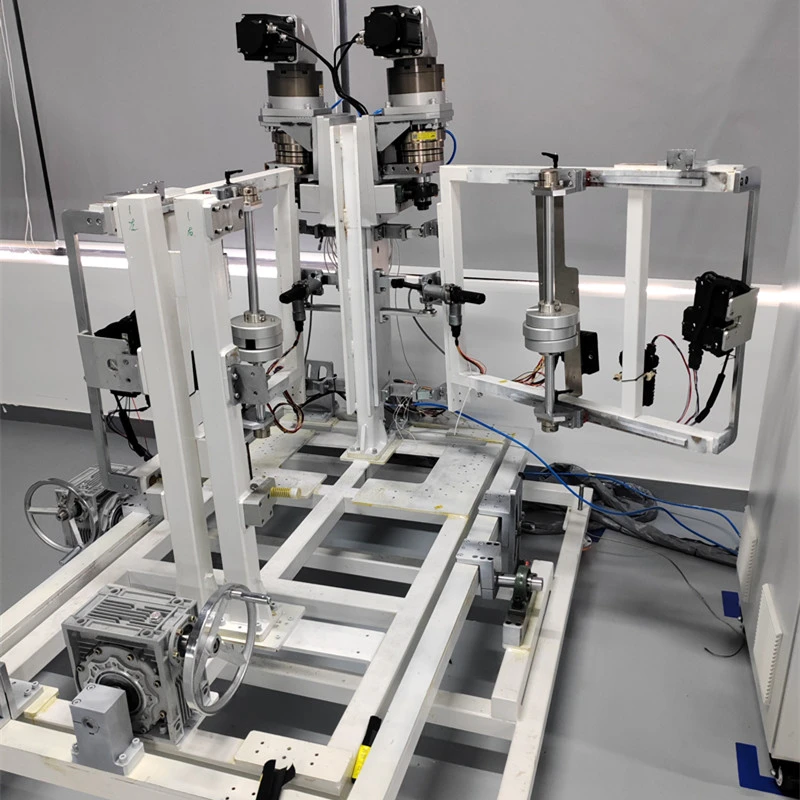

Hệ thống kiểm tra bộ truyền động cửa là một băng thử nghiệm hiệu suất chuyên dụng dành cho các bộ phận chốt cửa ô tô. Thiết bị này được chế tạo cho bộ truyền động cửa bên, cơ cấu khóa cửa và cụm chốt cửa điện. Nó hỗ trợ kiểm tra độ bền và xác minh hiệu suất cho các OEM và nhà cung cấp Cấp 1. Hệ thống sử dụng khung mô-đun hạng nặng-có nhiều máy trạm. Nó có hệ thống truyền động vòng lặp khép kín servo và các cảm biến đa chiều. Các bộ phận này phối hợp với nhau để sao chép chu trình đóng và mở cửa xe thực tế. Hệ thống tái tạo chính xác các điều kiện làm việc thực tế được tìm thấy trên xe.
Sáu máy trạm độc lập
Sản phẩm này đi kèm với 6 trạm kiểm tra độc lập. Mỗi trạm có thể chạy một thiết bị truyền động cửa khác nhau cùng một lúc. Các trạm hoạt động riêng biệt với nhau. Bạn có thể bắt đầu, dừng hoặc thay đổi số lượng chu kỳ cho từng trạm. Thiết kế này hỗ trợ các thử nghiệm so sánh hàng loạt-nhỏ và kiểm tra độ tin cậy ở quy mô-lớn. Thiết lập 6 trạm cải thiện đáng kể hiệu quả kiểm tra. Người dùng có thể kiểm tra nhiều mẫu mà không cần đợi một thử nghiệm kết thúc trước khi bắt đầu thử nghiệm khác.
Cơ chế servo sao chép toàn bộ chuỗi hành động khóa mở{0}}đóng{1}}. Bạn có thể đặt hành trình mở, góc đóng, tốc độ di chuyển, độ trễ của bộ đệm và thời gian giữ. Các cài đặt này phù hợp với điều kiện sử dụng xe thực tế. Hệ thống mô phỏng tình trạng mỏi-lâu dài do đóng mở liên tục. Tính năng này làm cho Hệ thống kiểm tra bộ truyền động cửa có giá trị trong việc phát triển sản phẩm và kiểm soát chất lượng.
Thu thập dữ liệu đa{0}}thông số
Hệ thống thu thập bốn loại dữ liệu chính trong mỗi chu kỳ thử nghiệm. Đó là dòng điện hoạt động, góc quay, mômen truyền động và tải áp suất. Nó tạo ra các đường cong quá trình đầy đủ cho dòng điện, góc và áp suất trong thời gian thực. Những đường cong này cho thấy hiệu suất năng động của sản phẩm được thử nghiệm. Dữ liệu giúp các kỹ sư hiểu cách hoạt động của bộ truyền động cửa trong quá trình vận hành.
Tự động phát hiện lỗi
Người dùng có thể đặt ngưỡng tùy chỉnh cho giới hạn hiện tại, phạm vi góc, giá trị mô-men xoắn và thời gian chờ hành động. Sản phẩm sẽ tự động ghi lại mọi điểm dữ liệu nằm ngoài các giới hạn này. Nó xác định các vấn đề như kẹt giấy, lực yếu, quá tải, hoạt động không hoàn chỉnh và lỗi giữa{2}}chu kỳ. Việc kiểm tra tự động này giúp tiết kiệm thời gian và giảm lỗi của con người trong việc phát hiện lỗi.
Tính chu kỳ dài hạn-
Hệ thống hỗ trợ số chu kỳ lên tới một triệu hoặc hơn. Nó theo dõi tổng số chu kỳ đã hoàn thành và thời gian cho mỗi hành động đóng-mở theo thời gian thực. Tất cả dữ liệu kiểm tra, bản ghi lỗi và dữ liệu đường cong sẽ tự động được lưu vào bộ nhớ cục bộ. Người dùng có thể xuất dữ liệu này để báo cáo và phân tích. Tính năng này hỗ trợ truy xuất nguồn gốc đầy đủ để kiểm tra độ tin cậy.
Công thức-Chuyển đổi sản phẩm dựa trên
Hệ thống kiểm tra bộ truyền động cửa lưu trữ nhiều công thức kiểm tra cho các mẫu bộ truyền động khác nhau. Sau khi thay đổi thiết bị cố định, người vận hành có thể tải công thức chính xác chỉ bằng một cú nhấp chuột. Tính năng chuyển đổi nhanh này cho phép thay đổi sản phẩm nhanh chóng. Hệ thống hoạt động với nhiều loại thiết bị truyền động để thử nghiệm so sánh.
CAN Bus Truyền thông
Hệ thống đã tích hợp sẵn các giao diện bus CAN và LIN. Nó có thể gửi và nhận tín hiệu với bộ truyền động đang được thử nghiệm. Thiết lập này bắt chước các lệnh của bộ điều khiển xe. Hệ thống kiểm tra phản hồi tín hiệu và thời gian liên lạc theo yêu cầu. Tính năng này tái tạo đầy đủ logic điện được tìm thấy trong xe thật.
Kiểm soát truy cập của người dùng
Sản phẩm bao gồm các cấp độ truy cập của người vận hành và quản trị viên. Nó lưu giữ nhật ký kiểm tra, hồ sơ sản phẩm và tệp quản lý công thức. Những tính năng này hỗ trợ quản lý phòng thí nghiệm có tổ chức. Họ cũng làm cho quá trình thử nghiệm có thể theo dõi và xem xét đầy đủ.
Thông số kỹ thuật
|
tham số |
Đặc điểm kỹ thuật |
|
Trạm kiểm tra |
6 máy trạm độc lập |
|
Đối tượng thử nghiệm |
Bộ truyền động cửa bên, cơ cấu khóa cửa, cụm chốt cửa điện |
|
Hệ thống điều khiển |
Ổ đĩa vòng-đóng servo |
|
Công suất chu trình |
Lên tới 1.000,000+ chu kỳ |
|
Giao tiếp |
Xe buýt CAN/LIN |
|
Lưu trữ công thức |
Nhiều công thức sản phẩm |
|
Tính năng an toàn |
Bảo vệ quá tải, dừng khẩn cấp, tắt máy khi hết thời gian |
|
Ứng dụng |
Kiểm tra độ tin cậy của R&D, kiểm tra loại, kiểm tra đầu vào |
